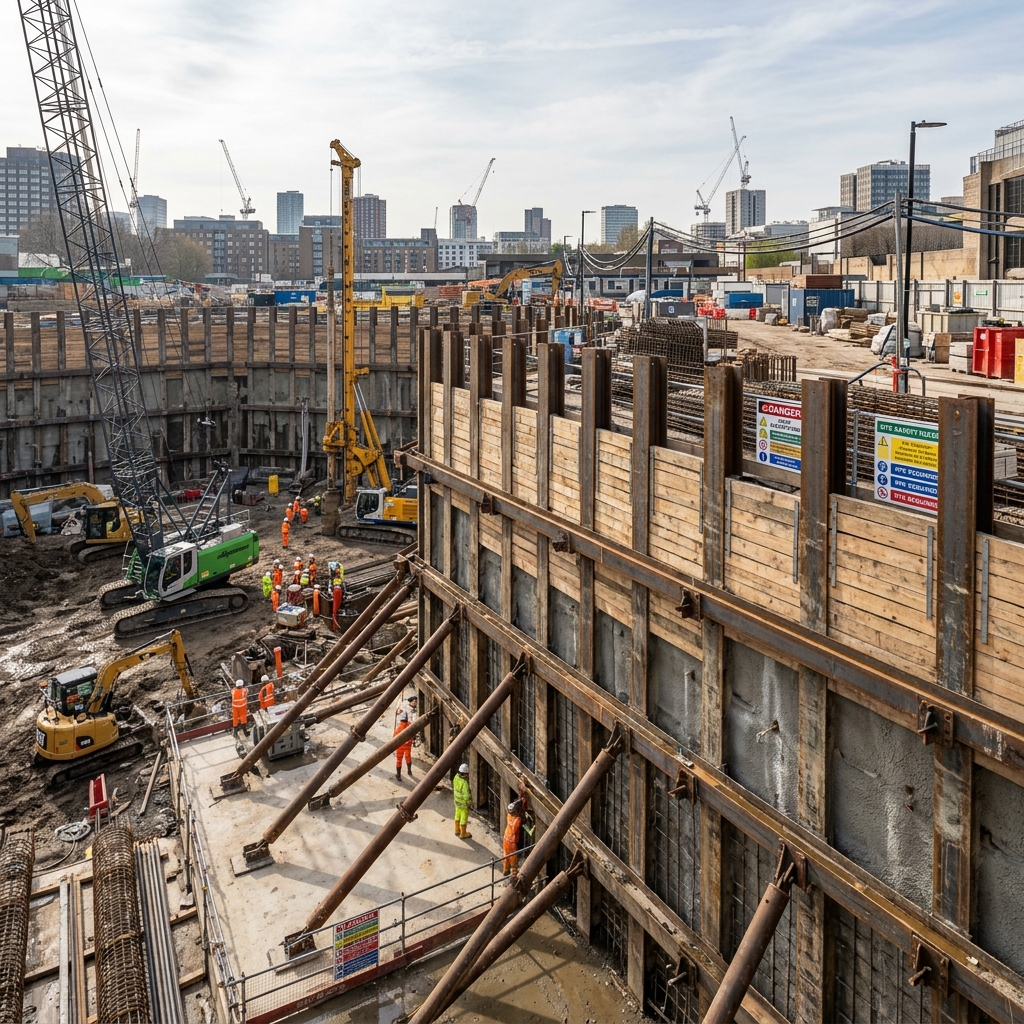

Soldier Pile Wall, atau yang sering dikenal sebagai Berlin Wall, adalah sistem dinding penahan tanah (retaining wall) yang terdiri dari tiang-tiang vertikal yang dipasang dengan jarak tertentu. Tiang-tiang ini kemudian dihubungkan oleh panel pengisi untuk menahan tekanan tanah.
Metode ini merupakan salah satu teknik shoring (penyangga galian) tertua namun tetap menjadi primadona di industri konstruksi modern karena efisiensinya.
Komponen Utama
Sistem ini mengandalkan dua elemen yang bekerja secara komposit:
- Soldier Piles (Tiang Vertikal): Biasanya menggunakan profil baja H-Beam atau tiang pancang beton yang ditanam sebelum penggalian dimulai.
- Lagging (Panel Pengisi): Material horizontal (umumnya kayu/timber atau panel beton) yang diselipkan di antara dua tiang vertikal untuk menjaga tanah agar tidak runtuh.
Cara Kerja Soldier Pile Wall
Memahami mekanika di balik sistem ini sangat penting untuk memastikan keamanan galian:
- Transfer Beban: Tekanan tanah lateral (samping) diterima langsung oleh lagging kayu, yang kemudian meneruskan beban tersebut ke soldier piles (H-Beam).
- Stabilitas Tiang (Embedment Depth): Agar tiang tidak "terguling" saat galian diperdalam, bagian bawah tiang harus memiliki kedalaman tanam yang cukup di bawah level rencana galian (Final Excavation Level).
- Support Tambahan: Untuk galian yang sangat dalam, sistem ini biasanya dikombinasikan dengan:
- Ground Anchor: Jangkar yang ditanam jauh ke dalam tanah stabil di belakang dinding.
- Strutting: Penyangga besi horizontal internal (cocok untuk lokasi galian yang sempit).
Analisis Kelebihan dan Kekurangan
Setiap metode konstruksi memiliki trade-off. Berikut adalah ringkasannya:
✅ Kelebihan
- Biaya Lebih Terjangkau: Menggunakan material yang lebih minim dibandingkan dinding beton masif (Diaphragm Wall).
- Pengerjaan Cepat & Simpel: Tidak memerlukan masa tunggu curing beton yang lama; penggalian bisa dilakukan segera setelah tiang terpasang.
- Fleksibel: Sangat adaptif untuk berbagai bentuk lahan yang tidak beraturan atau sudut galian yang tajam.
❌ Kekurangan
- Tidak Kedap Air: Karena sifatnya yang pervious, metode ini tidak cocok untuk lokasi dengan muka air tanah tinggi tanpa sistem dewatering.
- Potensi Deformasi: Memiliki fleksibilitas lebih tinggi, sehingga risiko pergerakan tanah lebih besar dibandingkan dinding beton.
- Daya Tahan Lagging: Jika menggunakan kayu, material ini mudah lapuk sehingga lebih disarankan untuk struktur penahan sementara (temporary).
Contoh Implementasi Proyek
Sistem Soldier Pile sangat direkomendasikan untuk beberapa jenis pekerjaan berikut:
- Galian Basement Gedung: Solusi efektif untuk lahan perkotaan.
- Underpass: Penahan tanah pada proyek terowongan jalan raya.
- Dinding Penahan Tebing: Mencegah longsor pada area pinggir jalan atau perumahan.
- Dinding Penahan Taman: Untuk galian dengan beban lateral menengah.
Rekomendasi Teknis: Selalu gunakan kayu kelas kuat I atau II (seperti Kayu Rasamala atau Meranti Batu) untuk timber lagging guna memastikan keamanan maksimal bagi pekerja di bawah galian.
