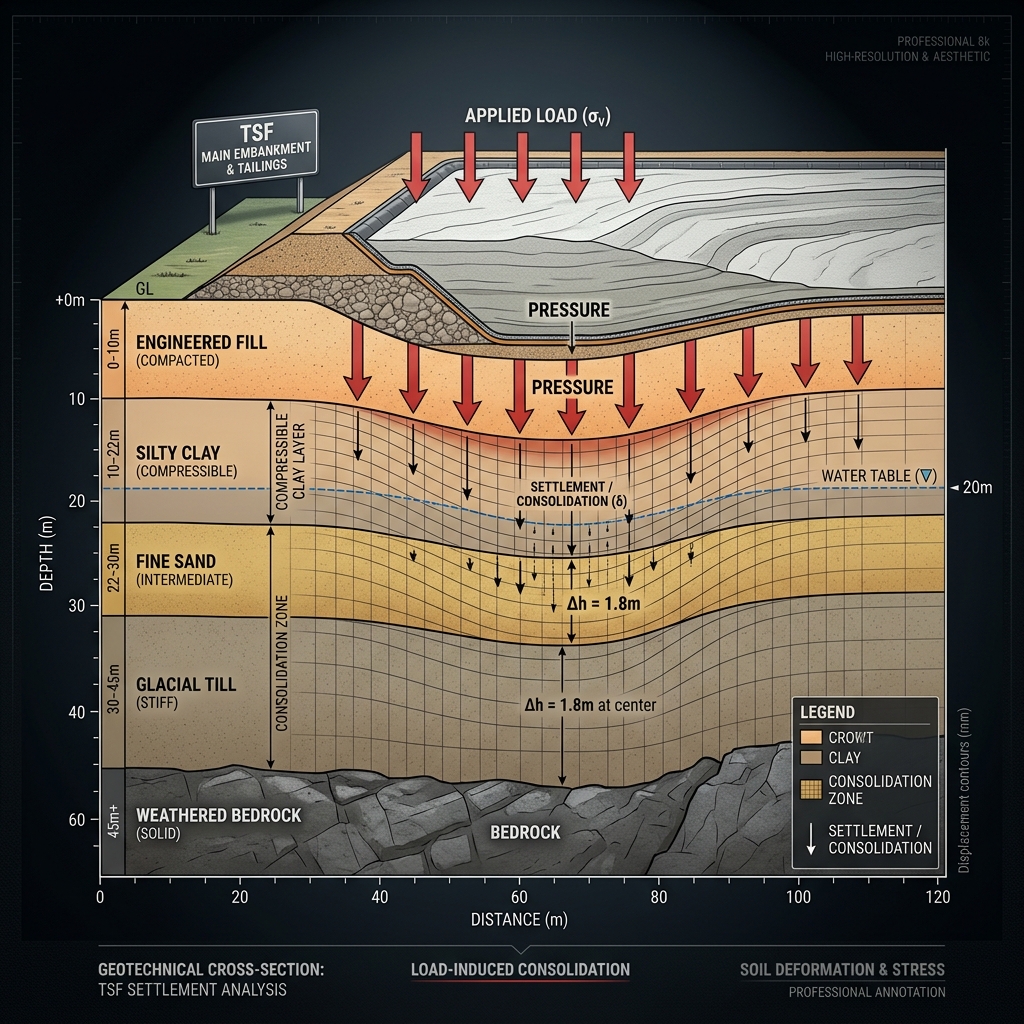

Memahami Consolidation dan Settlement pada Infrastruktur Pertambangan

Dalam dunia rekayasa geoteknik pertambangan, memprediksi bagaimana tanah dan batuan merespons beban yang sangat besar adalah sebuah keharusan. Timbunan batuan sisa (waste rock dumps), fasilitas penyimpanan tailing (Tailings Storage Facilities / TSF), hingga pabrik pengolahan bijih memberikan tekanan statis yang luar biasa pada tanah dasar.

Dua fenomena mekanika tanah yang paling krusial untuk dipantau akibat pembebanan ini adalah Consolidation (Konsolidasi) dan Settlement (Penurunan Tanah).

Apa itu Consolidation dan Settlement?

Meskipun sering digunakan secara bergantian, keduanya memiliki makna teknis yang berbeda:

• Settlement (Penurunan Tanah): Ini adalah pergerakan vertikal ke bawah dari permukaan tanah akibat adanya beban di atasnya. Penurunan ini adalah hasil akhir yang bisa kita amati secara langsung di lapangan.
• Consolidation (Konsolidasi): Ini adalah proses mekanis yang menyebabkan penurunan tersebut pada tanah berbutir halus (seperti lempung atau lanau). Konsolidasi terjadi ketika beban eksternal memeras air keluar dari rongga pori tanah dari waktu ke waktu, yang menyebabkan volume tanah menyusut.

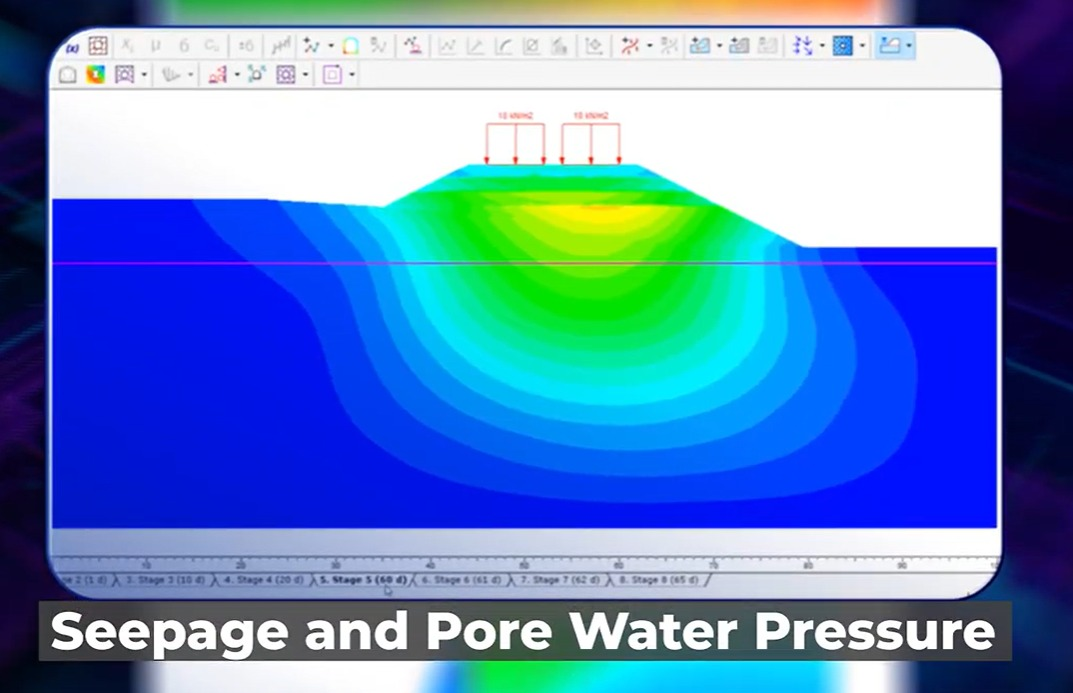

Keterangan: Simulasi perangkat lunak geoteknik yang menunjukkan distribusi Seepage dan Pore Water Pressure di bawah sebuah timbunan (embankment). Disipasi tekanan air pori inilah yang mendorong terjadinya konsolidasi.

Mengapa Pemantauan Settlement Krusial di Tambang?

Di area operasional tambang, beban yang diaplikasikan ke tanah tidak statis, melainkan bertambah secara eksponensial seiring umur tambang. Kegagalan dalam memperhitungkan penurunan tanah dapat berakibat fatal:

1. Fasilitas Tailing (TSF): Bendungan tailing sering kali dibangun secara bertahap (metode upstream, downstream, atau centerline). Jika pondasi bendungan mengalami penurunan yang tidak merata (differential settlement), hal ini dapat memicu retakan (cracking) yang berujung pada kebocoran atau jebolnya bendungan.
2. Infrastruktur Permukaan: Konveyor, jalan angkut (haul roads), dan fasilitas pengolahan sangat sensitif terhadap perubahan elevasi. Penurunan tanah dapat merusak struktur pondasi pabrik dan menghentikan produksi.
3. Kestabilan Lereng Timbunan: Konsolidasi yang buruk pada lapisan dasar dapat menciptakan bidang gelincir yang memicu longsoran pada waste dump.

Keterangan: Alat berat dan aktivitas penimbunan material secara terus-menerus memberikan beban masif yang memicu kompresi pada tanah dasar.

Mekanisme dan Fase Settlement

Dalam analisis geoteknik, total penurunan ($S_t$) biasanya dibagi menjadi tiga komponen utama. Persamaan fundamental untuk menghitung besaran penurunan konsolidasi primer secara matematis sering diekspresikan sebagai:

$S_c = \frac{C_c H}{1+e_0} \log\left(\frac{\sigma'_0 + \Delta \sigma}{\sigma'_0}\right)$

Dimana $S_c$ adalah besaran penurunan, $C_c$ adalah indeks kompresi, $H$ adalah tebal lapisan tanah, $e_0$ adalah angka pori awal, dan $\sigma'$ adalah tegangan efektif.

Secara praktis di lapangan, proses ini terbagi menjadi:

1. Immediate Settlement (Penurunan Seketika)

Terjadi segera setelah beban diaplikasikan. Penurunan ini didominasi oleh deformasi elastis tanah tanpa adanya perubahan volume air yang signifikan. Biasanya terjadi sangat cepat pada tanah berbutir kasar (pasir dan kerikil).

2. Primary Consolidation (Konsolidasi Primer)

Fase ini terjadi secara perlahan seiring dengan keluarnya air dari pori-pori tanah akibat tekanan berlebih (excess pore water pressure). Pada tanah lempung yang memiliki permeabilitas rendah, proses ini bisa memakan waktu berbulan-bulan hingga bertahun-tahun.

3. Secondary Compression (Kompresi Sekunder)

Setelah seluruh tekanan air pori berlebih menghilang (konsolidasi primer selesai), tanah masih bisa mengalami sedikit penurunan lanjutan akibat penyesuaian plastis pada kerangka partikel tanah (sering disebut efek creep).

Keterangan: Desain pondasi untuk infrastruktur vital tambang memerlukan data perhitungan settlement yang sangat presisi.

Strategi Mitigasi Geoteknik

Insinyur geoteknik di tambang tidak hanya menghitung, tetapi juga melakukan rekayasa untuk mempercepat atau memitigasi dampak buruk dari konsolidasi:

• Pemasangan Piezometer & Settlement Plate: Untuk memantau disipasi tekanan air pori secara real-time dan mencatat laju penurunan aktual di lapangan.
• Pre-loading: Memberikan beban sementara pada area yang akan dibangun (misalnya dengan tumpukan tanah) agar konsolidasi terjadi lebih awal sebelum infrastruktur permanen didirikan.
• Prefabricated Vertical Drains (PVD): Memasang pita drainase vertikal ke dalam tanah untuk memperpendek jalur keluarnya air, sehingga waktu konsolidasi primer yang tadinya bertahun-tahun bisa dipersingkat menjadi hitungan bulan.

Mengelola consolidation dan settlement bukanlah sekadar pemenuhan standar regulasi, melainkan fondasi utama untuk memastikan keselamatan operasional dan mencegah bencana geoteknik berskala besar di area pertambangan.
